【目次】
敵探索経路の基本
InnerProbe の配置
OuterProbe の配置
敵探索経路の基本▲
敵AIにおけるプレイヤー探索の際、通行可能な道かどうかを判定するために「探索経路」をつけます。
探索経路は、進入可能領域範囲を設定する「InnerProbe」と、進入禁止領域範囲を設定する「OuterProbe」に分かれます。
どちらも似通った意味合いの名称になっていますが、MOエンジンの規定上、以下のような制約を伴います。
・InnerProbe（進入可能領域範囲）- Collisionにて構成される空間の隅
・OuterProbe（進入禁止領域範囲） - InnerProbe で構成される辺の中間点

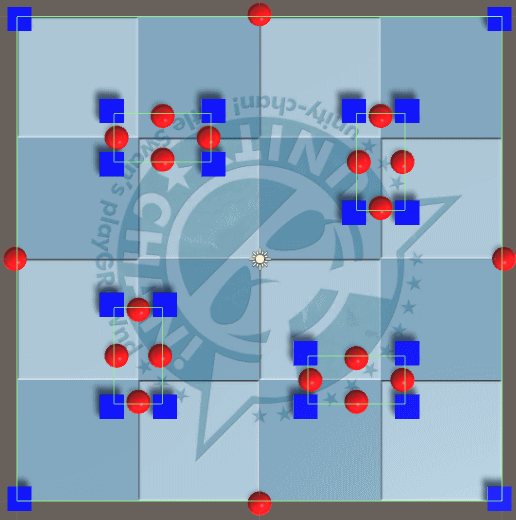

よって、今回のマップで示される壁・障害物に対する InnerProbe および OuterProbe の設置イメージは以下のようになります。
（緑色の線が Collision 、青四角印が InnerProbe 、 赤丸印がOuterProbe です。
実際には InnnerProbe および OuterProbe は「点」によって認識されますので、Unity上の形状や色は全く関係がありません）
InnerProbe の配置▲
では進入可能領域範囲 InnerProve の指定から入りましょう。
■ ステージデータを開く
先のステージ設定同様、SimpleStage.unity のシーンを使いますので、
Assets/moenginesample/Scenes にある SimpleStage.unity をダブルクリックで開いてください。
以下のようなポップアップウィンドウが表示されたら「Don't Save」をクリックしてください。
■ Navi オブジェクト枠に InnerProbe のオブジェクト枠を生成する
Hierarchy タブに表示されている Navi に対し、InnerProbe のオブジェクト枠を用意します。

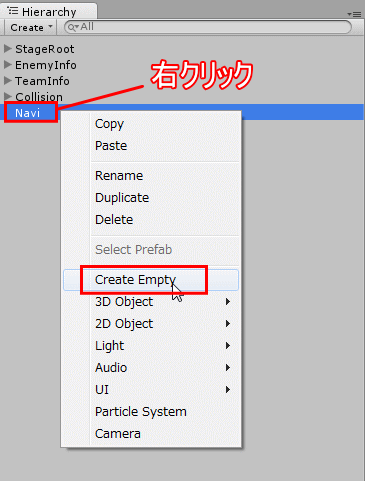

Navi を右クリックし、ポップアップメニューから Create Empty を選択してください。

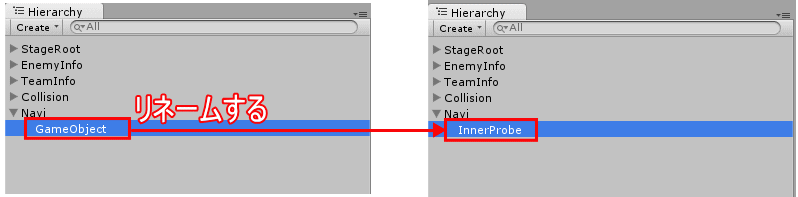

生成できた GameObject の名称を InnerProbe に変更します。
■ InnerProbe コンポーネントを適用する
新規作成した InnerProbe オブジェクトにコンポーネントを適用します。

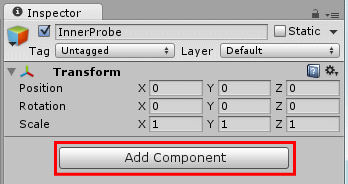

InnerProbe の Inspector タブから、Add Component ボタンを選択します。

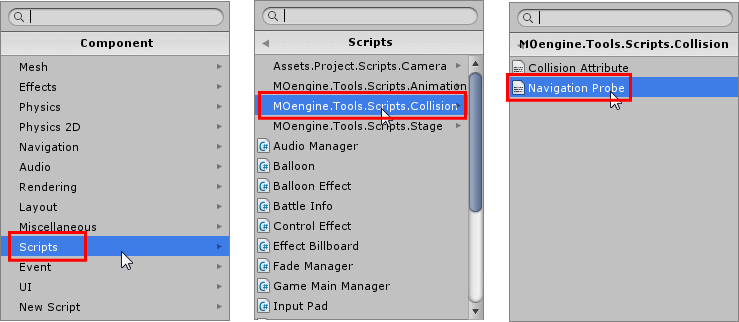

Add Component のプルダウンメニューから
Script > MOengine.Tools.Scripts.Collision > Navigation Probe
を選択してください。

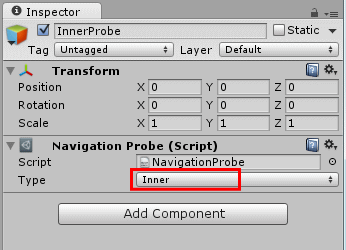

追加したコンポーネント Navigation Probe 枠内の Type 属性を「Inner（デフォルト値）」に設定します。
以降、InnerProbeの子オブジェクトは全て Navigation Probe の Inner が適用されます。
■ InnerProve 内にオブジェクトを追加する
続けて、Hierarchy タブの InnerProbe 内にCubeオブジェクトを追加します。
（Cubeである必要はないのですが、便宜上Cubeで配置します。）

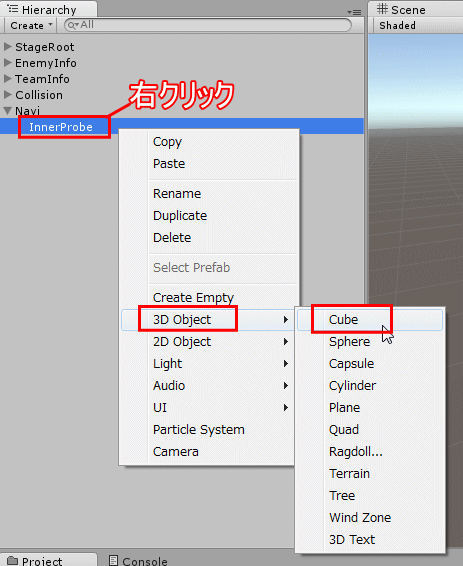

Hierarchyタブ内の InnerProbe を右クリックし、ポップアップメニューから 3D Object > Cube をクリックしてください。

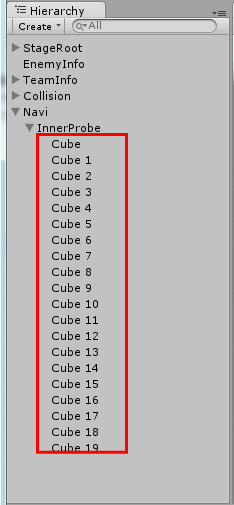

作成した Cube に対し、右クリック > Duplicate を使い、Cube 1～Cube 19まで生成しましょう。
■ Cube ～ Cube 19 の配置を決定する
生成した Cube に対し、inspector タブから以下の座標に配置されるように、「手入力」で設定してください。
※ 壁・障害物の平面よりも、若干ながら進入可能地域寄りにしています。
| |
X 座標 |
Y 座標 |
Z 座標 |
| Cube |
9.9 |
0 |
9.9 |
| Cube 1 |
9.9 |
0 |
-9.9 |
| Cube 2 |
-9.9 |
0 |
9.9 |
| Cube 3 |
-9.9 |
0 |
-9.9 |
| Cube 4 |
6.1 |
0 |
-6.1 |
| Cube 5 |
6.1 |
0 |
-3.9 |
| Cube 6 |
1.9 |
0 |
-3.9 |
| Cube 7 |
1.9 |
0 |
-6.1 |
| Cube 8 |
-1.9 |
0 |
6.1 |
| Cube 9 |
-1.9 |
0 |
3.9 |
| Cube 10 |
-6.1 |
0 |
3.9 |
| Cube 11 |
-6.1 |
0 |
6.1 |
| Cube 12 |
6.1 |
0 |
1.9 |
| Cube 13 |
3.9 |
0 |
1.9 |
| Cube 14 |
3.9 |
0 |
6.1 |
| Cube 15 |
6.1 |
0 |
6.1 |
| Cube 16 |
-6.1 |
0 |
-6.1 |
| Cube 17 |
-3.9 |
0 |
-6.1 |
| Cube 18 |
-3.9 |
0 |
-1.9 |
| Cube 19 |
-6.1 |
0 |
-1.9 |

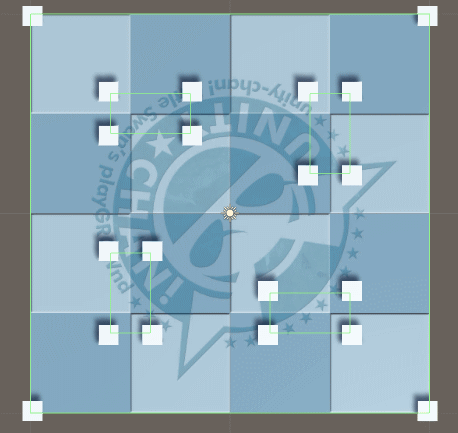

上記操作によって、以下のような状態にしてください。
OuterProbe の配置▲
続けて、同じ要領で進入禁止領域範囲 OuterProve の指定から入りましょう。
■ Navi オブジェクト枠に OuterProbe のオブジェクト枠を生成する
まずは Hierarchy タブに表示されている Navi に対し、OuterProbe のオブジェクト枠を用意します。

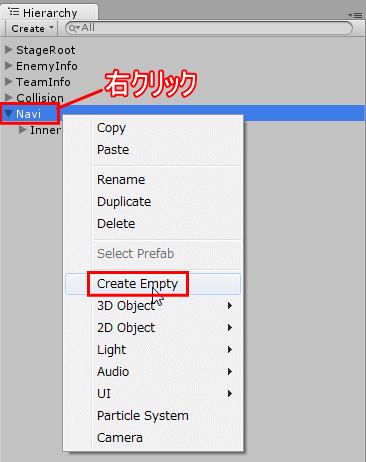

Navi を右クリックし、ポップアップメニューから Create Empty を選択してください。

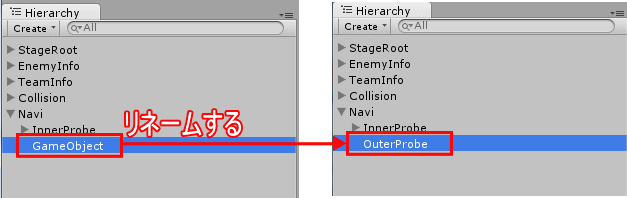

生成できた GameObject の名称を OuterProbe に変更します。
■ OutterProbe コンポーネントを適用する
新規作成した OuterProbe オブジェクトにコンポーネントを適用します。

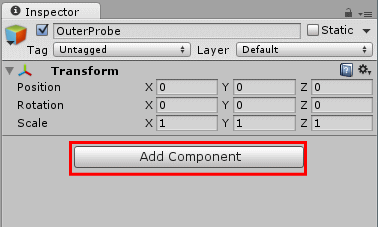

OuterProbe の Inspector タブから、Add Component ボタンを選択します。
Add Component のプルダウンメニューから
Script > MOengine.Tools.Scripts.Collision > Navigation Probe
を選択してください。

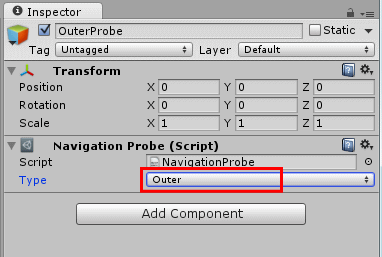

追加したコンポーネント Navigation Probe 枠内の Type 属性を「Outer」に設定します。
以降、InnerProbeの子オブジェクトは全て Navigation Probe の Outer が適用されます。
■ OuterProve 内にオブジェクトを追加する
続けて、Hierarchy タブの OuterProbe 内にSphereオブジェクトを追加します。
（Sphere である必要はないのですが、便宜上 Sphere で配置します。）

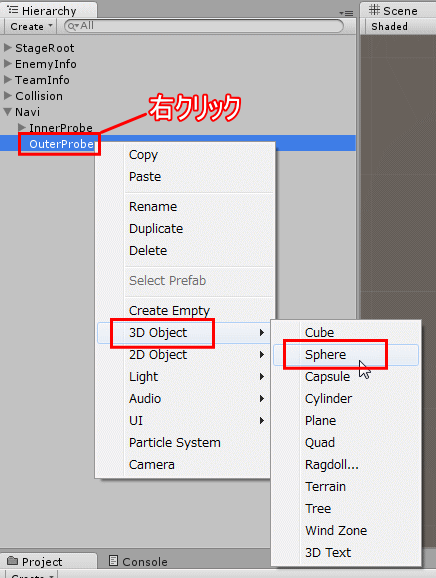

Hierarchyタブ内の OuterProbe を右クリックし、ポップアップメニューから 3D Object > Sphere をクリックしてください。

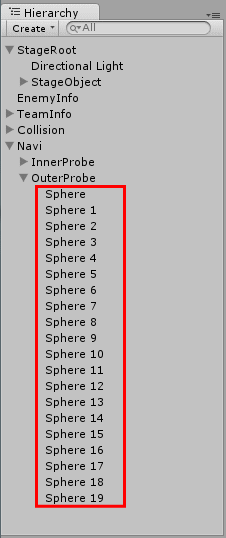

作成した Sphere に対し、右クリック > Duplicate を使い、Sphere 1～Sphere 19まで生成しましょう。
■ Sphere ～ Sphere 19 の配置を決定する
生成した Sphere に対し、inspector タブから以下の座標に配置されるように、「手入力」で設定してください。
※ 壁・障害物の平面よりも、若干ながら進入不可地域寄りにしています。
| |
X 座標 |
Y 座標 |
Z 座標 |
| Sphere |
0 |
0 |
-10.1 |
| Sphere 1 |
0 |
0 |
10.1 |
| Sphere 2 |
10.1 |
0 |
0 |
| Sphere 3 |
-10.1 |
0 |
0 |
| Sphere 4 |
4.1 |
0 |
4 |
| Sphere 5 |
5.9 |
0 |
4 |
| Sphere 6 |
5 |
0 |
2.1 |
| Sphere 7 |
5 |
0 |
5.9 |
| Sphere 8 |
-5 |
0 |
-5.9 |
| Sphere 9 |
-5 |
0 |
-2.1 |
| Sphere 10 |
-5.9 |
0 |
-4 |
| Sphere 11 |
-4.1 |
0 |
-4 |
| Sphere 12 |
-5.9 |
0 |
5 |
| Sphere 13 |
-2.1 |
0 |
5 |
| Sphere 14 |
-4 |
0 |
5.9 |
| Sphere 15 |
-4 |
0 |
4.1 |
| Sphere 16 |
4 |
0 |
-4.1 |
| Sphere 17 |
4 |
0 |
-5.9 |
| Sphere 18 |
2.1 |
0 |
-5 |
| Sphere 19 |
5.9 |
0 |
-5 |

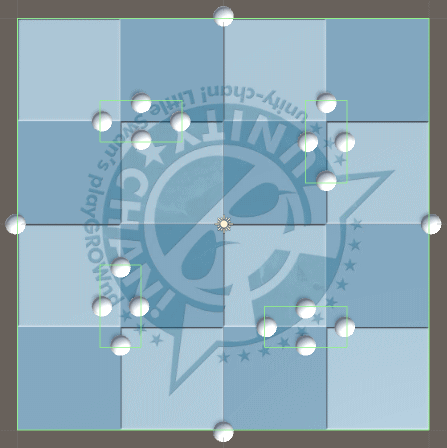

上記操作によって、以下のような状態にしてください。
敵探索経路情報を出力する▲
ここまで編集した敵探索経路情報をデータとして出力します。
■ StageEditor を開く
Unity のメニューから MoEngine > StageEditor をクリックします。
■ ステージデータの編集を開く

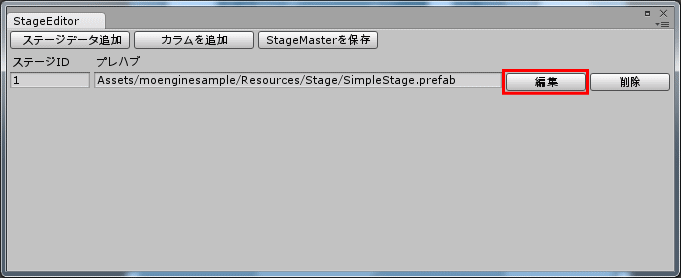

StageEditor が開いたら、作成していた ステージID=1 のステージデータの[編集]ボタンをクリックします。
■ コリジョンデータを出力する
敵の探索経路情報は衝突判定同様「コリジョンデータ」として扱われます。
StageDataEditor ウィンドウが開いたら、[コリジョンデータを出力] ボタンをクリックしてください。
所定の場所（Master）にSimpleStage.cbinが作成（上書き）され、
以下のダイアログが表示されますので [OK] ボタンをクリックします。
■ StageDataEditor および StageEditor を閉じる
コリジョンデータを出力し終えたら、StageDataEditor の右上の×ボタンをクリックして閉じます。
同様に、StageEditor の右上の×ボタンをクリックして閉じます。
